海洋材料（54）：“M”海軍青銅C92200
2017年04月10日 9:14 7246次瀏覽 來源： 中國有色金屬報 分類： 新材料前沿 作者： 王祝堂
C92200銅合金是一種Cu-Sn-Zn-Pb系合金，是錫青銅的一種，過去被稱為“M”海軍青銅與蒸汽裝置青銅，有著悠久的歷史，獲得廣泛應(yīng)用，典型用途：閥和法蘭鑄件，油泵、齒輪、襯套、軸承、巴氏合金襯管軸管軸承，以及溫度≤290℃，壓力≤20N/mm2的壓力容器零配件。
化學(xué)成分（質(zhì)量%）
C92200合金又稱之為88-6-1.5-4.5青銅，它的化學(xué)成分：Cu86.0~96.0,Sn5.5~6.5，Pb1.0~2.0，Zn3.0~5.0，Ni1.0，F(xiàn)e0.25，P0.05(連鑄件P含量可達(dá)1.5），S0.05，Si0.005，Sb0.25。
力學(xué)性能

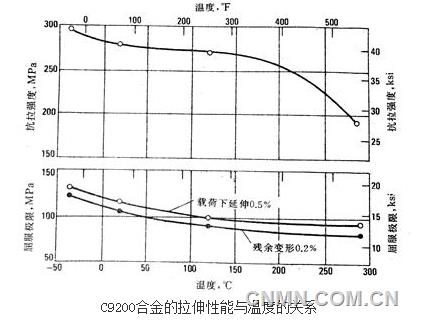

砂型單鑄試棒的典型拉伸性能：抗拉強(qiáng)度Rm=275N/mm2，屈服強(qiáng)度Rp0.5=140N/mm2，伸長率A50=30%，見圖。
永久變形0.01%的抗壓強(qiáng)度105N/mm2，永久變形0.1%時的抗壓強(qiáng)度260N/mm2；布氏硬氏（500kg載荷500kg）65HB。
C92200合金的正彈性模量E=97GN/mm2；懸轉(zhuǎn)梁疲勞試驗(yàn)循環(huán)108次的疲勞強(qiáng)度76N/mm2；177℃時10-5%/h的蠕變強(qiáng)度110N/mm2，232℃時的為77.2N/mm2，288℃時的為43N/mm2。
物理性能
C92200合金20℃密度8.64g/cm3，凝固收縮率16mm/m；熱學(xué)性能：液相線溫度990℃，固相線溫度825℃，Pb的初熔溫度315℃，20℃時的比熱容376J/(kg·k)，20℃時的熱導(dǎo)率70W/(m·k)；電磁特性：20℃時體積電導(dǎo)率14.3%IACS，電阻率120nΩ·m，磁導(dǎo)率1.0。
工藝性能
C92200合金的可切削性能尚可，為易切削黃銅C36000合金的4.2%；該合金的軟、硬釬焊性能優(yōu)秀，硬釬焊應(yīng)在熱脆性溫度區(qū)進(jìn)行，以免焊接時和隨后冷卻發(fā)生變形，不宜氧焊和各種形式的電弧焊。鑄件消除應(yīng)力退火溫度260℃。
責(zé)任編輯：淮金
如需了解更多信息，請登錄中國有色網(wǎng)：fu-jin.com了解更多信息。
中國有色網(wǎng)聲明：本網(wǎng)所有內(nèi)容的版權(quán)均屬于作者或頁面內(nèi)聲明的版權(quán)人。
凡注明文章來源為“中國有色金屬報”或 “中國有色網(wǎng)”的文章，均為中國有色網(wǎng)原創(chuàng)或者是合作機(jī)構(gòu)授權(quán)同意發(fā)布的文章。
如需轉(zhuǎn)載，轉(zhuǎn)載方必須與中國有色網(wǎng)（ 郵件：cnmn@cnmn.com.cn 或 電話：010-63971479）聯(lián)系，簽署授權(quán)協(xié)議，取得轉(zhuǎn)載授權(quán)；
凡本網(wǎng)注明“來源：“XXX（非中國有色網(wǎng)或非中國有色金屬報）”的文章，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不構(gòu)成投資建議，僅供讀者參考。
若據(jù)本文章操作，所有后果讀者自負(fù)，中國有色網(wǎng)概不負(fù)任何責(zé)任。
