韓國科學家研制銅納米墨水新材料
2018年09月26日 8:51 5993次瀏覽 來源： 自然資源部 分類： 銅資訊
據Mining.com網站報道，韓國順天鄉大學（Soonchunhyang University）的研究者正在用綠色激光束處理銅納米墨水，以用來打印價格更為便宜的集成電路。
在這篇發表于美國物理研究所的《AIP Advances》學術期刊上，科學家解釋說金屬墨水由納米顆粒組成，與大塊金屬相比其有點是熔點較低。

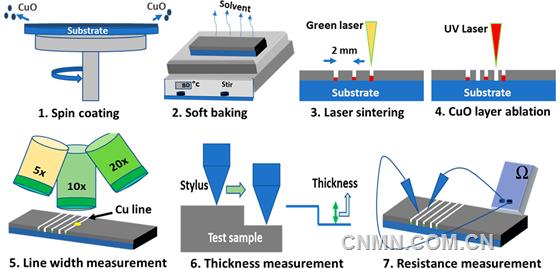

為探索這種材料的局限性，以權桂斯（音譯，Kye-Si Kwon）為首的研究團隊用市售的氧化銅納米顆粒油墨以兩種速度旋涂在玻璃上，從而獲得兩種不同厚度的材料。然后，在燒結之前，他們?cè)诖蠹s200℃的溫度下對材料進行預先烘烤以蒸發墨水中的溶劑。
燒結原理是，銅納米顆粒在150℃～500℃而不是一般的1083℃溫度下熔融，然后這些納米顆粒可以結合而粘結在一起。
在試驗過程中，當進行燒結時，研究人員還利用了功率在0.3～0.5瓦，掃描速度必須在100毫米/秒或低于10毫米/秒的激光束。結果表明，燒結可以使厚度最多可減少3/4.
科學家們認為，這種厚度可使得薄膜打印技術與傳統技術相比更為高效，因?yàn)檫@樣可以提高銅電路的導電性能。
